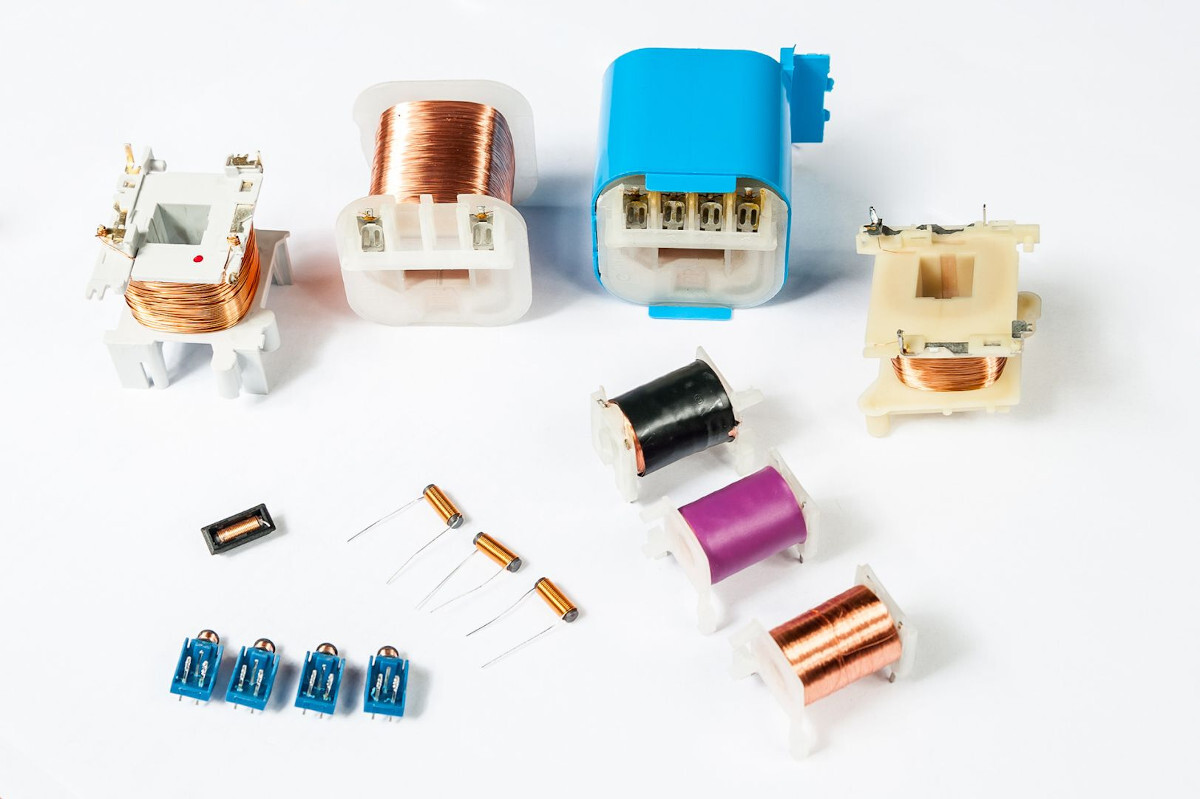

Cewki są podstawowym elementem wielu układów, pełniąc kluczową rolę w kontroli przepływu prądu i filtrowaniu sygnałów. Jednak nie wszystkie cewki są sobie równe. Dwa najczęściej spotykane rodzaje to cewki powietrzne oraz cewki z rdzeniem ferrytowym. Wybór między nimi zależy od specyficznych potrzeb aplikacji, w której mają być użyte. Przyjrzyjmy się bliżej, czym się różnią, jakie mają zalety i w jakich sytuacjach każda z nich sprawdzi się najlepiej.
Cewka powietrzna – budowa i zastosowanie
Cewki powietrzne, jak sama nazwa wskazuje, nie posiadają rdzenia magnetycznego. Składają się jedynie z miedzianego drutu, nawiniętego w spiralę, która jest utrzymywana przez sztywność samego drutu. Brak rdzenia sprawia, że cewki te charakteryzują się stałą indukcyjnością, niezależnie od natężenia prądu, który przez nie płynie. To oznacza, że nie występują w nich straty energii związane z rdzeniem, co umożliwia ich pracę przy większych mocach.
Właśnie te właściwości sprawiają, że cewki powietrzne są idealnym wyborem w aplikacjach wymagających pracy przy wysokich częstotliwościach, sięgających nawet 1 GHz. Są one często wykorzystywane w obwodach radiowych oraz w urządzeniach, gdzie konieczna jest precyzyjna kontrola sygnałów bez obawy o zniekształcenia.
Cewka z rdzeniem ferrytowym – budowa i zastosowanie
Cewki z rdzeniem ferrytowym wyróżniają się na tle cewek powietrznych dzięki zastosowaniu ferrytowego rdzenia – materiału o wyjątkowych właściwościach magnetycznych, który znacząco podnosi ich indukcyjność. Ferryt cechuje się wysoką rezystancją elektryczną oraz niską wartością indukcji nasycenia, co sprawia, że doskonale sprawdza się w pracy z sygnałami o wysokiej częstotliwości. Dzięki tym cechom ferryt jest idealnym wyborem w zastosowaniach wymagających efektywnego zarządzania polem magnetycznym.
Cewki z rdzeniem ferrytowym są wyjątkowo skuteczne w tłumieniu niepożądanych sygnałów, dzięki swojej zdolności do osiągania wysokiej impedancji w szerokim spektrum częstotliwości. Ich zastosowanie jest szerokie – od filtrów i systemów zasilania po urządzenia wymagające efektywnej redukcji zakłóceń elektromagnetycznych. Ferrytowe cewki stanowią niezastąpiony element w technologii, gdzie priorytetem jest minimalizowanie interferencji i zapewnienie stabilności działania układów.
Opinia specjalisty z firmy Elsit – wiodącego producenta cewek
Aby lepiej zrozumieć różnice i zalety obu typów cewek, skonsultowaliśmy się z ekspertem z firmy Elsit – renomowanego producenta cewek i elementów indukcyjnych. Specjalista z Elsit podkreśla:
Wybór między cewką powietrzną a cewką z rdzeniem ferrytowym nie jest jednoznaczny i zawsze zależy od specyficznych potrzeb klienta. Cewki powietrzne są niezastąpione w aplikacjach wymagających pracy przy bardzo wysokich częstotliwościach, gdzie kluczowe jest minimalizowanie strat. Z kolei cewki z rdzeniem ferrytowym oferują wyższą indukcyjność, co jest szczególnie istotne w obwodach, gdzie potrzebna jest efektywna filtracja i tłumienie zakłóceń.
Ekspert z Elsit zaznacza również, że:
Obecnie widzimy rosnące zapotrzebowanie na cewki z rdzeniem ferrytowym w układach zasilania impulsowego oraz w szerokopasmowych wzmacniaczach, gdzie konieczne jest spełnianie surowych norm emisji zakłóceń elektromagnetycznych. Niemniej jednak, cewki powietrzne wciąż dominują w aplikacjach RF (Radio Frequency), gdzie ich niezawodność i zdolność do pracy przy ekstremalnie wysokich częstotliwościach są nie do przecenienia.
Porównanie cewek powietrznych i z rdzeniem ferrytowym
Wybór między cewką powietrzną a cewką z rdzeniem ferrytowym zależy od specyficznych wymagań aplikacji, w której mają być użyte. Cewki powietrzne, dzięki swojej prostocie i braku strat związanych z rdzeniem, są idealne do pracy przy bardzo wysokich częstotliwościach i większych mocach. Jednak ich niższa indukcyjność w porównaniu z cewkami ferrytowymi oznacza, że mogą być mniej skuteczne w tłumieniu zakłóceń elektromagnetycznych.
Z kolei cewki z rdzeniem ferrytowym oferują wyższą indukcyjność, co czyni je bardziej efektywnymi w filtrowaniu i tłumieniu niepożądanych sygnałów. Ich głównym ograniczeniem jest zjawisko nasycenia magnetycznego, które występuje przy przekroczeniu pewnego progu prądu, co może prowadzić do zniekształceń sygnału. Z tego powodu, cewki te są mniej odpowiednie do zastosowań wymagających pracy z bardzo wysokimi częstotliwościami.
Zastosowania praktyczne cewek powietrznych i ferrytowych
W praktyce cewki powietrzne są często stosowane w obwodach radiowych, nadajnikach i odbiornikach, gdzie wymagana jest praca z bardzo wysokimi częstotliwościami. Ich prostota i niezawodność sprawiają, że są również popularne w systemach antenowych oraz w układach, gdzie minimalizacja strat energii jest kluczowa.
Cewki z rdzeniem ferrytowym, dzięki swojej wyższej indukcyjności, znajdują zastosowanie w układach zasilania, filtrach przeciwzakłóceniowych oraz w szerokopasmowych wzmacniaczach. Ich zdolność do efektywnego tłumienia zakłóceń elektromagnetycznych sprawia, że są niezastąpione w urządzeniach elektronicznych, które muszą spełniać surowe normy emisji EMI.
Która cewka jest lepsza?
Odpowiedź na pytanie, która cewka jest lepsza – powietrzna czy z rdzeniem ferrytowym – zależy od specyfiki zastosowania. Cewki powietrzne oferują wyższą niezawodność przy bardzo wysokich częstotliwościach i większych mocach, podczas gdy cewki z rdzeniem ferrytowym zapewniają wyższą indukcyjność i lepszą kontrolę nad zakłóceniami elektromagnetycznymi.
Dobór właściwego rodzaju cewki wymaga starannej analizy specyficznych wymagań danej aplikacji, z uwzględnieniem takich parametrów jak częstotliwość pracy, moc, potrzeba eliminacji zakłóceń oraz tolerancja na ewentualne zniekształcenia sygnału. Każdy typ cewki oferuje unikalne korzyści, które sprawiają, że jest optymalnym rozwiązaniem w różnych zastosowaniach inżynieryjnych, dostosowanych do konkretnych potrzeb projektowych.
